ＣＡＤ利用技術者試験１級　注意：古い

オリジナル　問１５

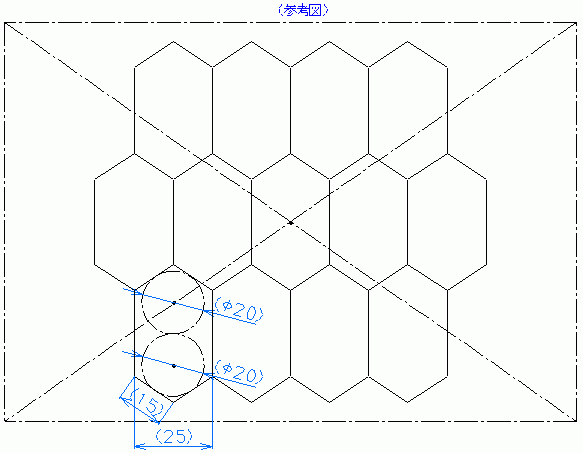

問１５　下記の図形を実線で描きなさい。

作図は下記区画（ニ）に行なう。
参考図で（　　）で示した寸法値は記入しないこと。
区画左下を原点（０，０）とする。
仕上がり図形以外の要素は、消去すること。

解答用紙　cad_technical_expert_9999_q_01.dxf (6 kb)

問題解答解説作図
