ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問１５ 作図

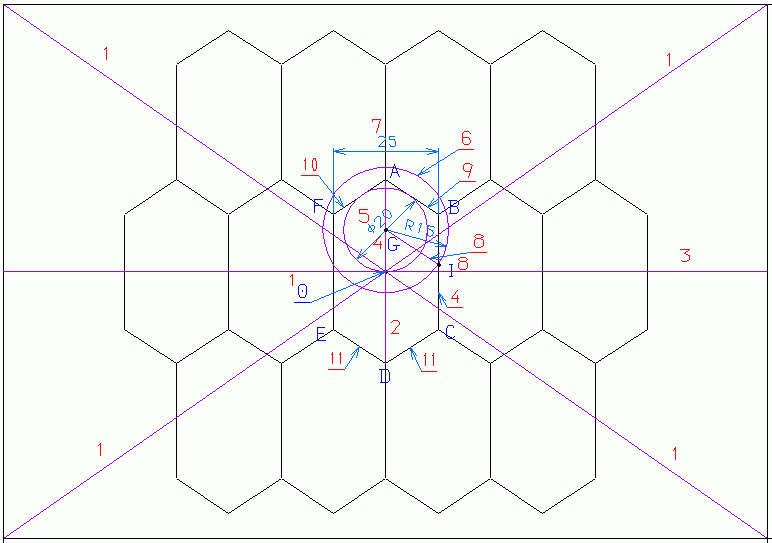

１．区画に対角線を描き、その交点を点Ｏとする。２．点Ｏを通る垂直線を描く。
３．点Ｏを通る水平線を描く。
４．点Ｏから、Ｙ方向に１０ｍｍ離れた位置を点Ｇとする。
５．点Ｇを中心とし、直径２０ｍｍの円を描く。
６．点Ｇを中心とし、半径１５ｍｍの円を描く。
７．線分ＡＤを基準として、振り分け寸法２５ｍｍの平行線ＢＣ，ＦＥを描く。
８．６．の円と、７．の線分ＢＣとの交点を点Ｉとし、線分ＧＩを描く。
９．線分ＧＩに平行で、５．の円に接する線分ＡＢを描く。
１０．線分ＡＤを基準とし、線分ＡＢを鏡面複写する。
１１．３．の線分を基準とし、線分ＡＢ，ＡＦを鏡面複写する。
１２．その他の線分については、鏡面複写等を使い複写する。その時、要素が重ならないように注意する事。
cad_technical_expert_9915_d_01.dxf (25 kb)
問題 解答 解説 作図
