ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問１５ 解説

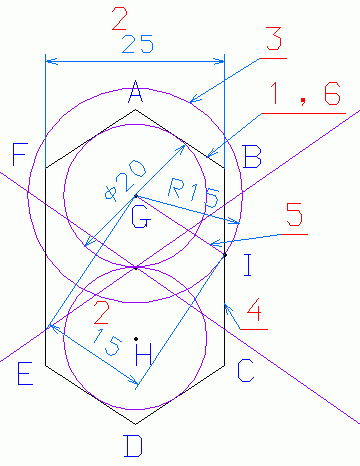

１．線分ＡＢは、直接所定の位置に描くことができないので、任意の位置で描き、平行移動する。任意の位置を、点Ｇとして、線分ＧＩを求め、平行移動する。
２．点Ｉの条件を抜き出すと、
点Ｇからの距離が１５ｍｍで、
幅２５ｍｍの線分ＢＣ上に存在する。
２個の条件を、要素に置き換えて、両方満たす位置を求める。
３．点Ｇからの距離が１５ｍｍという条件は、点Ｇを中心とし、半径１５ｍｍの円で表すことが出来る。
４．幅２５ｍｍの線分ＢＣ上という条件は、そのまま線分ＢＣとして表す。
５．３．，４．の交点を求めると、線分ＧＩを求める事が出来る。
６．線分ＡＢの残された条件は、φ２０ｍｍの円に接する事なので、φ２０ｍｍの円に接するように線分ＧＩを平行移動する。
平行移動は作図が難しいので、線分ＧＩに平行で、φ２０ｍｍの円に接するように、線分ＡＢを描く。
cad_technical_expert_9915_e_01.dxf (16 kb)
考え方のポイント
・解答の位置に直接描くことが出来ない場合は、任意の位置，向きで仮に描いておき、
正式な位置に平行移動，回転移動する。
正式な位置に直接描くことが出来る場合でも、任意の位置，向きで仮に描く考え方を使うと、
短時間で解法を求める事が出来る場合がある。
