ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 ３

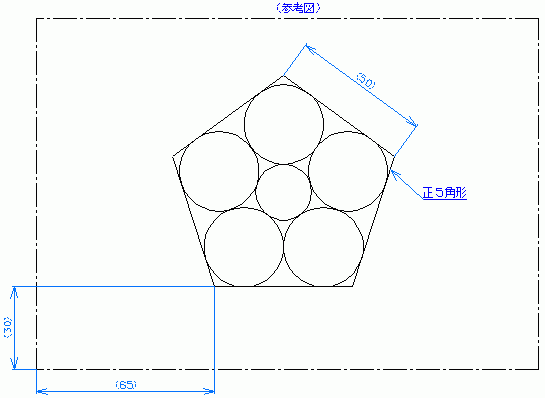

問 ３ 下記の図形を実線で描きなさい。- 作図は下記区画（ロ）に行なう。
- 参考図で（ ）で示した寸法値、注記及びそれらに属する引き出し線は記入しないこと。
- 区画左下を原点（０，０）とする。
- ５個の大きい円は、正五角形と、隣り合う円に接するものとする。
- 中心の小さい円は、５個の大きい円に接するものとする。
- 仕上がり図形以外の要素は、消去すること。
解答用紙 cad_technical_expert_9999_q_01.dxf (6 kb)
問題 解答 解説 作図
