ＣＡＤ利用技術者試験１級　注意：古い

オリジナル　問　３　解説

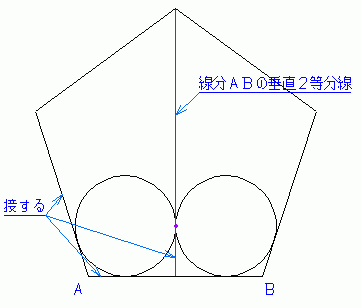

１．５個の大きい円を求める時に、中心の小さい円は関係無い。
２．５個の大きい円の大きさは全て同じなので、対称形状になる事が分かり、正５角形１辺の垂直２等分線で接する事が分かる。
３．円に接する３線分が分かったので、円を描く事が出来る。
４．中心の小さい円も、３円に接するので、円を描く事が出来る。

cad_technical_expert_9903_e_01.dxf (10 kb)

問題解答解説作図
