オリジナル 問 ３ 作図

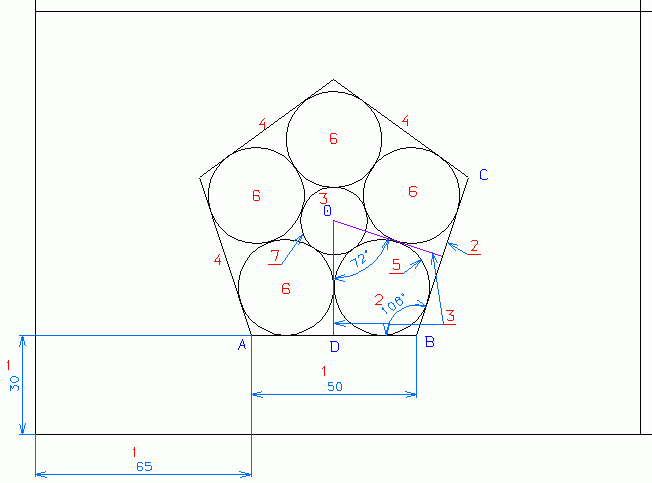

１．長さ５０ｍｍの線分ＡＢを描く。２．内角１０８°の線分ＢＣを描く。（多角形の内角の求め方Ａ，Ｂ。）
３．線分ＡＢ，線分ＢＣの垂直２等分線をそれぞれ描き、その交点を点Ｏとする。
４．点Ｏを中心とし、線分ＢＣを、回転角７２°で３回複写する。
５．線分ＡＢ，線分ＢＣ，線分ＤＯに接する円を、３接コマンドで描く。
６．点Ｏを中心とし、５．で描いた円を、回転角７２°で４回複写する。
７．６．で描いた円に接する円を、３接コマンドで描く。
cad_technical_expert_9903_d_01.dxf (18 kb)
