ＣＡＤ利用技術者試験１級 注意：古い |
平成１３年度(後期) 問 ３ 解説

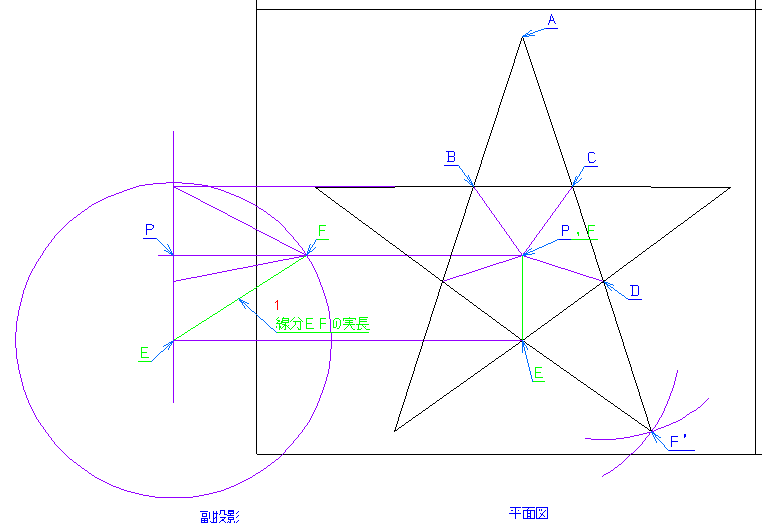

０．展開図の作図方法を簡単に言うと、三角形毎に、各辺の実長を求め展開する。１．各辺の実長を求め、３辺の長さが与えられた三角形の求め方で、展開する。
cad_technical_expert_1303b_e_01.dxf (19 kb)
注意点
・通常展開図は、立体の外面を表にして描くが、ＣＡＤ利用技術者試験の場合は、内面，外面どちらを表にして描くかは不明。
過去の問題では、どちらで描いても同じ解答になるので、気にする必要は無いが、知識として覚えておくと良い。
・稜線（面が折れ曲がる線）は、実線で描く。
参考図の稜線は破線になっているが、問題文の１行目に、「・・・図形を実線で描きなさい。」とあるのでそれに従う。現在は、指示が無ければ、稜線は実線で仕上げる。らしい。
・ＡからＦ’は、一直線にならない。
問題 解答 解説 作図
