実長の求め方Ｂ

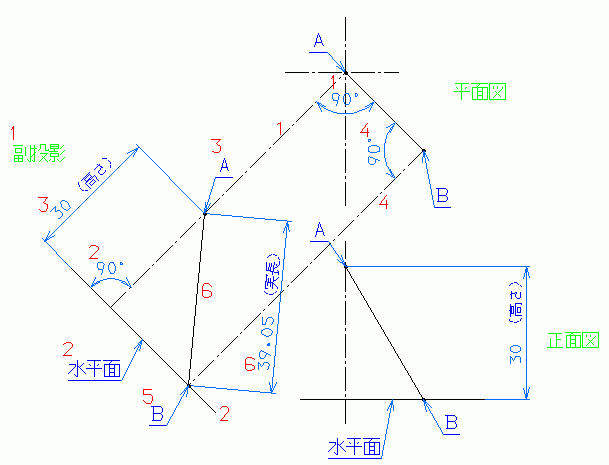

１．平面図から、実長を求める線分ＡＢに対し直角に、点Ａから引き出し線を描く。（副投影。）２．副投影で、１．の引き出し線に直角に、水平面を描く。（高さ０の面。）
３．副投影で、１．の引き出し線上に、点Ａの高さを２．の水平面から取り、点Ａとする。
４．平面図から、１．の引き出し線に対し平行に、点Ｂから引き出し線を描く。
５．副投影で、４．の線分上に、点Ｂの高さを２．の水平面から取り、点Ｂとする。
（平面図から副投影を引き出した場合は、高さで良いが、それ以外は．．．。試験では使わないので、覚えなくてもいいかな。）
６．副投影での、線分ＡＢの長さは、実長となる。
使い方
- 立体の展開図を作成する場合に使用する。
- 展開図は、実長の集まりなので、実長を求める作図は必要。
- 参考までに、四角形の面を展開する場合でも、三角形に分割して展開する。
三角形の作図は、一辺の両端を中心として、それぞれの実長を半径とする円を描き、その交点を三角形の頂点とす。
- 実長の求め方Ａ，Ｂどちらか一方を覚えておけば良い。
Ａ方法の利点：感覚的に覚えやすい。欠点：作図ミスし易い。
Ｂ方法の利点：製図経験があれば、部分投影，補助投影を描く要領で作図できる。欠点：平面図以外から引き出すとミスし易い。
- トップページの図学→実長にも同じような内容があるので、参考にしてください。
cad_technical_expert_true_length_b_01.dxf (22 kb)
