ＣＡＤ利用技術者試験１級 注意：古い |
実長の求め方Ａ

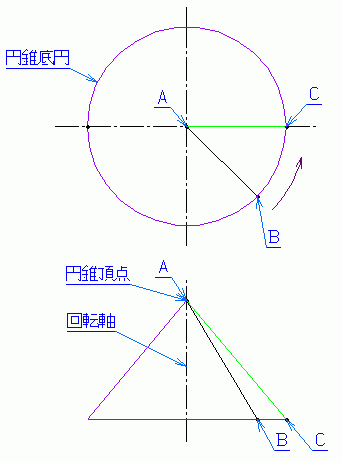

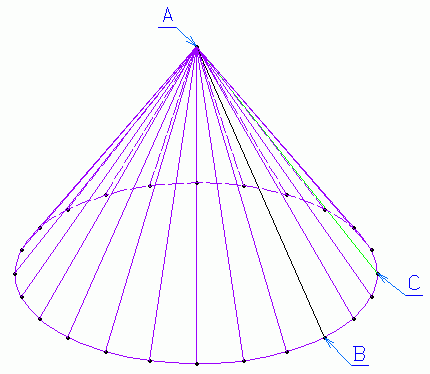

１．実長を求める線分ＡＢを回転させて、円錐を作る。２．１．で作った円錐を真横から見ると、線分ＡＣが、線分ＡＢの実長と同じになる。
使い方
- 立体の展開図を作成する場合に使用する。
- 展開図は、実長の集まりなので、実長を求める作図は必要。
- 参考までに、四角形の面を展開する場合でも、三角形に分割して展開する。
三角形の作図は、一辺の両端を中心として、それぞれの実長を半径とする円を描き、その交点を三角形の頂点とす。
cad_technical_expert_true_length_a_01.dxf (25 kb)
