ＣＡＤ利用技術者試験１級 注意：古い |
平成１３年度(後期) 問 ３ 作図

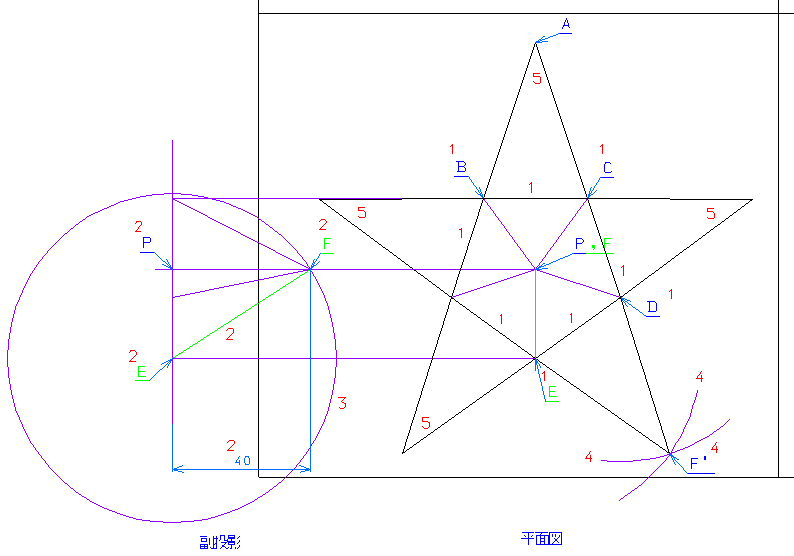

１．平面図を２次元的に描く。２．副投影で、線分ＥＦを描く。
３．副投影で、点Ｅを中心として、線分ＥＦを半径とする円を描く。
４．平面図で、点Ｅ，Ｄを中心として、３．の円を平行移動し、２円の交点を点Ｆ’とする。
５．平面図で、線分ＥＦ’，ＤＦ’を、平面図のＰを基準として、回転角７２°で、４回複写する。
cad_technical_expert_1303b_d_01.dxf (22 kb)
問題 解答 解説 作図
