ＣＡＤ利用技術者試験１級 注意：古い |
平成１２年度 問 ４

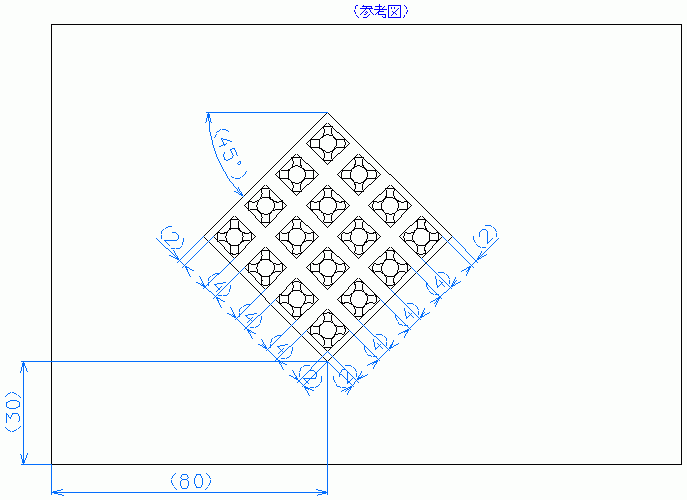

問 ４ 下記の図を実線で描きなさい。- 作図は下記区画（ア）に行なう。
- 参考図で（ ）で示した寸法値、注記及びそれらに属する引き出し線は記入しないこと。
- 区画左下を原点（０，０）とする。

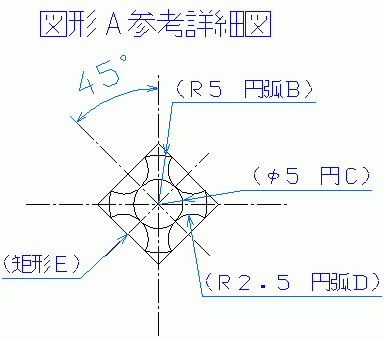

- 参考詳細図に描かれた実線部分の集合体を図形Ａとす。
- 図面中に配置されている図形Ａはすべて同一図形である。
- 仕上がり図形以外の要素は、消去すること。
円弧Ｂと円Ｃは同心である。
円Ｃと円弧Ｄは中心線基準に４５°の位置で接している。
各円弧は中心線において対称図形である。
矩形Ｅは円弧Ｂと円弧Ｄの交点を通過する正方形である。
解答用紙 cad_technical_expert_1299_q_01.dxf (34 kb)
