ＣＡＤ利用技術者試験１級　注意：古い

平成１２年度　問４　解説

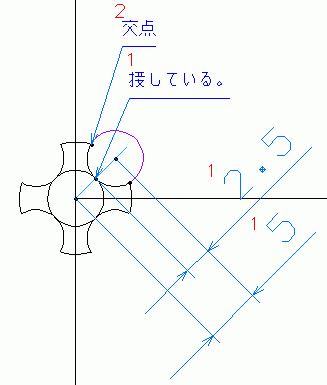

１．円，円弧は、基本的に中心位置を求めて描く。
２．矩形Ｅは、円弧Ｂ，Ｄの交点で求まるので、作図順としては最後になる。

cad_technical_expert_1204_e_01.dxf (17 kb)
考え方のポイント
・図形の条件を整理し、作図順を考える。

問題解答解説作図
