ＣＡＤ利用技術者試験１級 注意：古い |
平成１２年度 問４ 作図

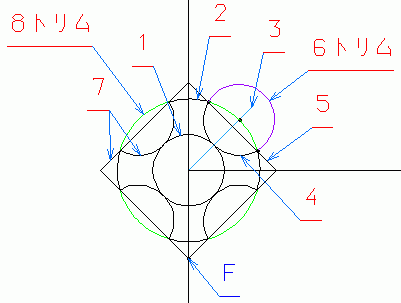

１．区画の原点を中心とする直径５ｍｍの円を描く。２．区画の原点を中心とする半径５ｍｍの円を描く。
３．原点を通る、絶対角度４５°の直線を描く。
４．２．で描いた円と、３．で描いた直線の交点を中心とする、半径２．５ｍｍの円を描く。
５．２．で描いた円と、４．で描いた円の交点を通る、絶対角度−４５°の直線を描く。
６．４．で描いた円の不要部を、５．で描いた直線でトリムする。
７．区画の原点を中心として、４．で描いた円と、５．で描いた直線を、回転角９０°で３回回転複写し、複写した直線の交点を点Ｆとする。
８．２．で描いた円の不要部を、５．で描いた直線でトリムする。

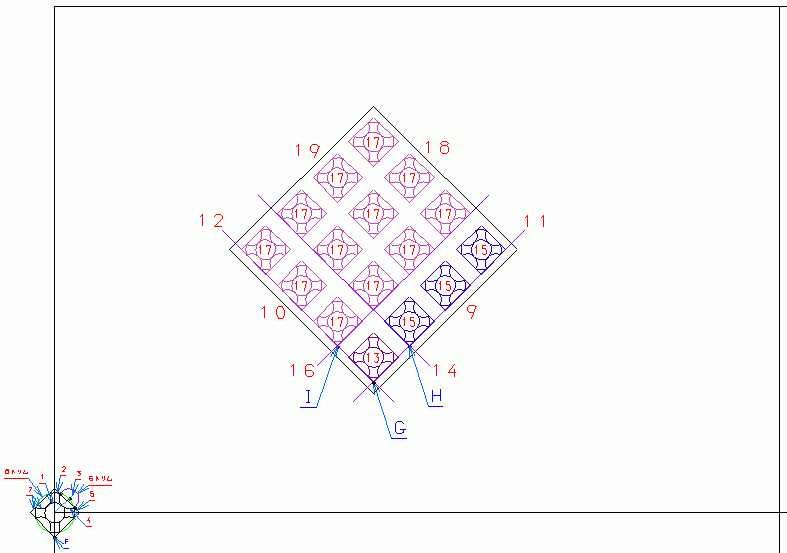

９．（８０，３０）の点を通る、絶対座標４５°の直線を描く。
１０．（８０，３０）の点を通る、絶対座標−４５°の直線を描く。
１１．９．で描いた直線に平行で、２ｍｍ離れた平行線を描く。
１２．１０．で描いた直線に平行で、２ｍｍ離れた平行線を描き、１１．で描いた直線との交点を点Ｇとする。
１３．１．〜８．で描いた要素を、点Ｆから、点Ｇに移動する。
１４．１３．で移動した要素の右上の直線に平行で、４ｍｍ離れた平行線を描き、１１．で描いた直線との交点を点Ｈとする。
１５．１３．で描いた要素を、点Ｇから、点Ｈの距離で３回複写する。
１６．１３．で移動した要素の左上の直線に平行で、４ｍｍ離れた平行線を描き、１２．で描いた直線との交点を点Ｉとする。
１７．１３．，１５．で描いた要素を、点Ｇから、点Ｉの距離で３回複写する。
１８．１５．で移動した要素の最も右上に位置する直線に平行で、２ｍｍ離れた平行線を描く。
１９．１７．で移動した要素の最も左上に位置する直線に平行で、２ｍｍ離れた平行線を描く。
cad_technical_expert_1204_d_01.dxf (50 kb)作図のポイント
・複写時の要素選択を容易にする為に、レイヤーを使用する。
・矩形Ｅの大きさは、切りの良い寸法ではないので、手計算で使用しない事。（精度が悪くなる。）
当問いには当てはまらないが、知っておかなければならない事。
切りの良い寸法で無い場合は、ＣＡＤソフト内部の計算に任せて、
理論的に考えて、切りの良い寸法になる場合は、誤差を無くした数値を、手計算で使用し、誤差を少なくするように努める。
基本的には、ＣＡＤソフト内部の計算に任せるのが妥当。
