ＣＡＤ利用技術者試験１級 注意：古い |
平成１１年度 問 ８， ９，１０，１１

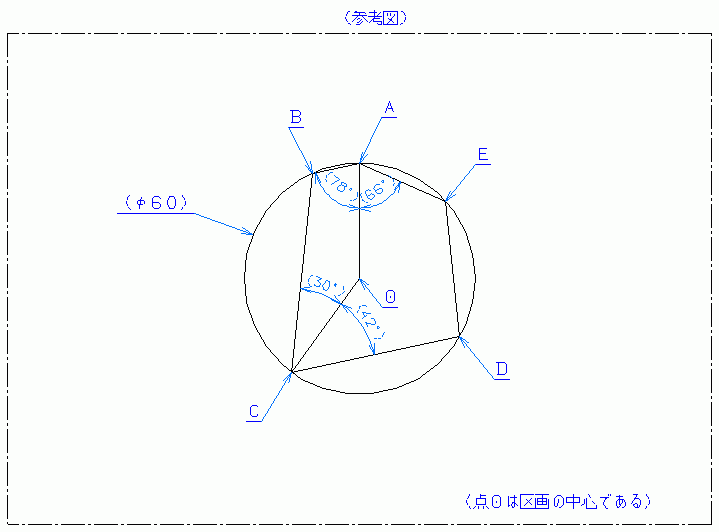

問 ８ 下記の図形を実線で描きなさい。- 作図は下記区画（ア）に行う。
- 参考図で（ ）で示した寸法値、注記及びそれらに属する引き出し線は記入しないこと。
- 区画左下を原点（０，０）とする。
- 線分ＯＡは垂直線である。
- 仕上がり図形以外の要素は、消去すること。
問 ９ ∠ＡＯＣの角度を小数点以下２桁まで求め、解答用紙に記入しなさい。
問１０ 点ＤのＸ座標を小数点以下２桁まで求め、解答用紙に記入しなさい。
問１１ 点ＤのＹ座標を小数点以下２桁まで求め、解答用紙に記入しなさい。
解答用紙 cad_technical_expert_1199_q_01.dxf (6 kb)
問題 解答 解説 作図
