ＣＡＤ利用技術者試験１級 注意：古い |
平成１１年度 問８ 解説

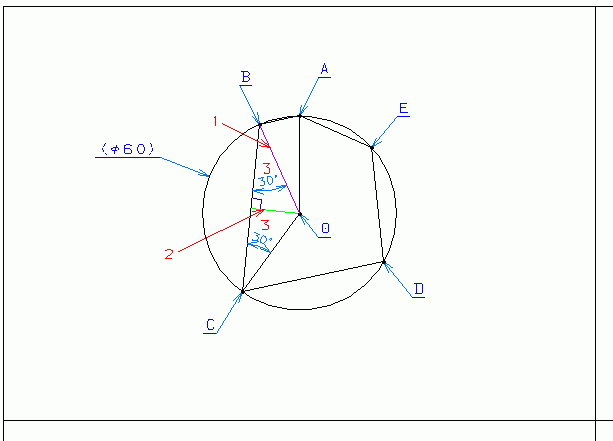

１．直線ＯＢを引く。２．点Ｏから、直線ＢＣに垂線を引く。
３．三角形ＯＢＣは、３．で引いた直線を基準とした左右対称形状なので、角ＯＣＢと角ＯＢＣは等しい。よって、角ＯＢＣは３０°になる。
cad_technical_expert_1108_e_01.dxf (17 kb)
考え方のポイント
・多角形の図形を考える場合は、三角形に分割して考える。
・フリーハンドで、書きながら考える。
本問いには当てはまらなかったが、考えなければならないポイント
・三角形の内角の和は、１８０°。
