ＣＡＤ利用技術者試験１級 注意：古い |
平成１１年度 問８ 作図

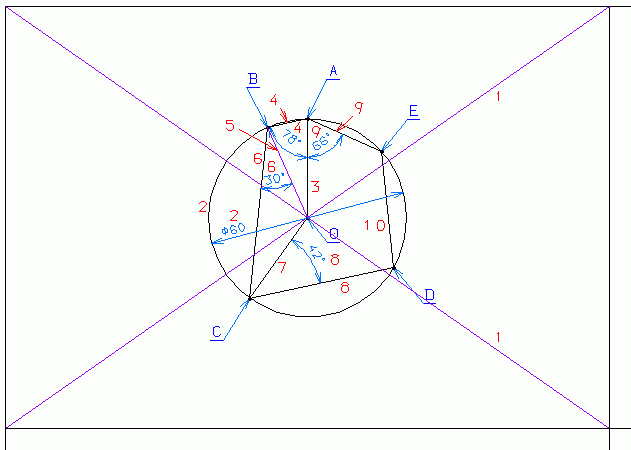

１．区画の対角線を引き、交点を点Ｏとする。２．点Ｏを中心とする直径６０ｍｍの円を描く。
３．点Ｏから垂直線を描き、円との交点を点Ａとする。
４．点Ａから、直線ＯＡとの角度が７８°の直線を描き、円との交点を点Ｂとする。
５．直線ＢＯを描く。
６．点Ｂから、直線ＯＢとの角度が３０°の直線を描き、円との交点を点Ｃとする。
７．直線ＣＯを描く。
８．点Ｃから、直線ＯＣとの角度が４２°の直線を描き、円との交点を点Ｄとする。
９．点Ａから、直線ＯＡとの角度が６６°の直線を描き、円との交点を点Ｅとする。
１０．直線ＥＤを描く。
cad_technical_expert_1108_d_01.dxf (20 kb)作図のポイント
・キーインする数値は、問題に指示された数値となるようにすること。直径指示は、直径をキーインできるようなコマンドを選択すること。暗算はミスの原因となるので、極力避ける。
また、試験に限らず実務においても、暗算は極力避けること。
