ＣＡＤ利用技術者試験１級 注意：古い |
平成１０年度 問１３，１４，１５，１６
問１３ 下記の文章を読み、それぞれの条件に合う図形を実線で描きなさい。- 作図は下記区画（イ）に行なう。
- 仕上がり図形以外の要素は、消去すること。
１．右の図に示す頂点を持つ四角形である。

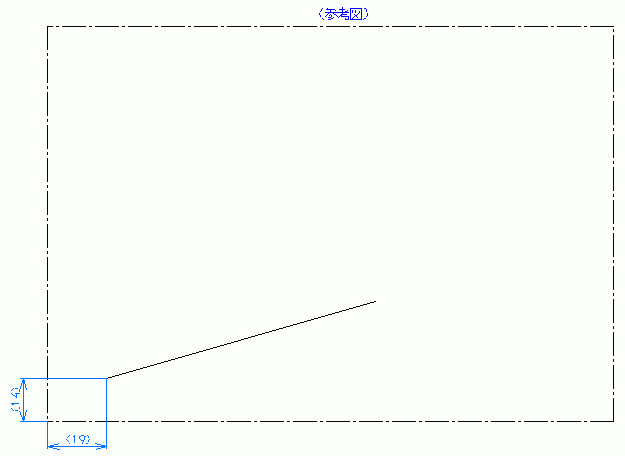

２．頂点Ａは作図区画左下を原点とし（１９，１４）の位置にある。
３．各辺の長さはそれぞれ、線分ＡＢ＝９０ｍｍ，線分ＢＣ＝７５ｍｍ，線分ＣＤ＝８５ｍｍ，線分ＡＤ＝７９ｍｍとする。
４．線分ＡＢと線分ＣＤは平行である。
５．線分ＡＢは頂点Ａの水平軸から１６°の角度を持った線分である。
問１４ ∠ＡＢＣの角度を小数点以下２桁まで求め、マークシートに記入しなさい。
問１５ ∠ＣＤＡの角度を小数点以下２桁まで求め、マークシートに記入しなさい。
問１６ ∠ＤＡＢの角度を小数点以下２桁まで求め、マークシートに記入しなさい。
解答用紙 cad_technical_expert_1099_q_01.dxf (6 kb)
