平成１０年度 問１３ 解説

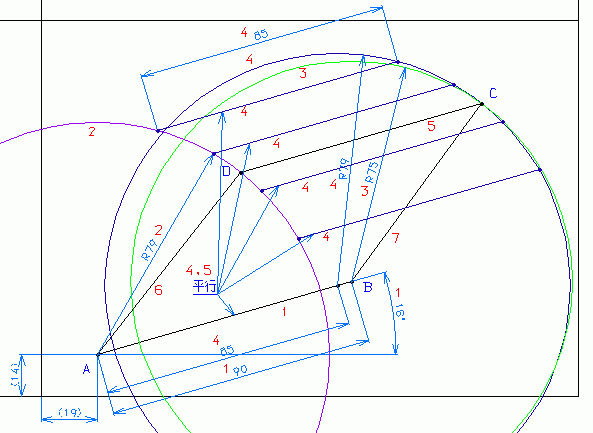

１．寸法が決まっている直線ＡＢを描く。２．各直線の長さが決まっているので、それを使って各要素の位置を限定していく。点Ｄは、点Ａから７９ｍｍ離れた位置にある。（半径７９ｍｍの円周上）
３．点Ｃは、点Ｂから７５ｍｍ離れた位置にある。（半径７５ｍｍの円周上）
４．直線ＤＣは直線ＡＢに平行で、８５ｍｍの長さ。という条件を要素として表すことを考えると、ある程度位置の限定された点Ｄから、考えられる全ての直線ＤＣを引くことで、点Ｃの位置を限定できることに気づく。（２．の円を、直線ＡＢと平行方向に、８５ｍｍ（直線ＣＤの長さ。）平行移動させた円周上。）
５．点Ｃの位置が、２個の円周上に限定されたので、２個の円の交点が点Ｃの位置となり、直線ＣＤを引くことができる。
６．５．で点Ｄの位置が求まっているので、直線ＤＡを引くことができる。
７．直線ＢＣを引く。
cad_technical_expert_1013_e_01.dxf (23 kb)
考え方のポイント
・文章で書かれた条件を、全て要素に変換し、図面上に表現する。
・位置がはっきり決まらない場合でも、少しでも位置を限定していくように努める。
・理論的に考えてわからない場合は、近似法で大体の位置を探ってみる。（私が解答にたどり着けたのは、近似法で点Ｃの位置を描いたからだ。点Ｄ（円周上）から直線ＤＣを何本も引いて、点Ｃの位置を書いてみたら、真円になることに気づいた。）
・フリーハンドで、書きながら考える。（自分で書いた線に、自分の脳が刺激され、ひらめきが出やすくなる。）
また、求め方がわかった後に、一通りフリーハンドで書き、正しいことを確認する。作図中は、このフリーハンド図を見ながら作図すると、ミスが少なくなる。しかし、簡単な問題の場合は、時間短縮の為、フリーハンド図は書かない方が良い。
・求めれるかの判断。この問題は、ひらめかなければ求められないので、捨てる判断も大切。
