平成１０年度　問１３　作図

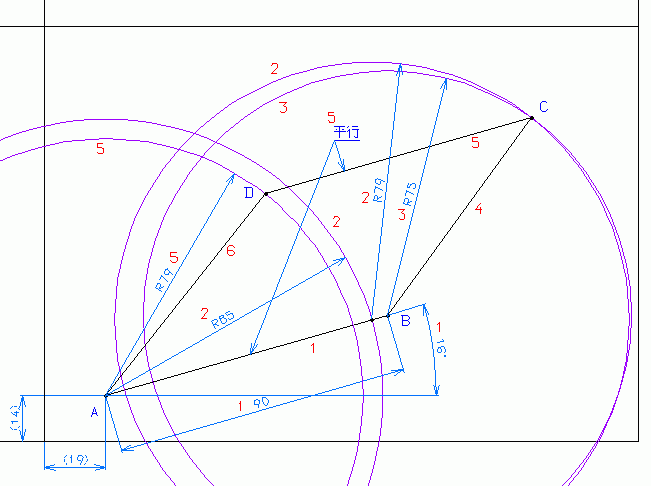

１．点Ａから、水平軸に対し１６°傾き、長さ９０ｍｍの直線ＡＢを描く。
２．点Ａを中心とする半径８５ｍｍの円と、直線ＡＢとの交点を中心として、半径７９ｍｍの円を描く。
３．点Ｂを中心とする半径７５ｍｍの円を描きく。
４．２．で描いた半径７９ｍｍの円と、３．で描いた円の交点を、点Ｃとし、直線ＢＣを描く。
５．点Ａを中心とする半径７９ｍｍの円と、点Ｃから直線ＡＢに平行に描いた直線との交点を、点Ｄとする。
６．直線ＡＤを描く。

cad_technical_expert_1013_d_01.dxf (19 kb)

問題解答解説作図
