ＣＡＤ利用技術者試験１級 注意：古い |
平成 ８年度 問 ３， ４， ５， ６， ７

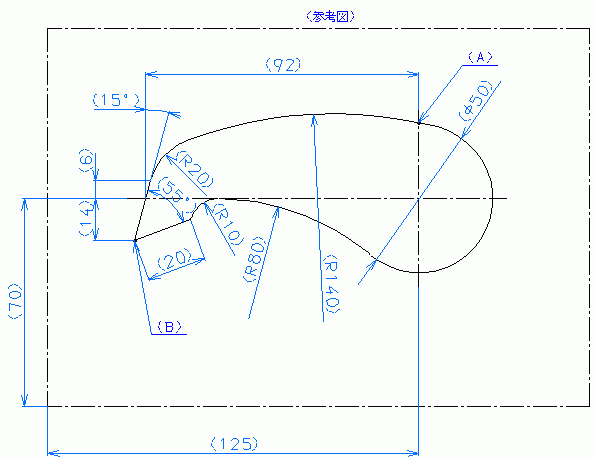

問 ３ 下記の図を実線で描きなさい。- 作図は下記区画（イ）に行なう。
- 参考図で（ ）で示した寸法値、注記及びそれらに属する引き出し線は記入しないこと。
- 区画左下を原点（０，０）とする。
- 線分ＯＡは垂直線である。
- 仕上がり図形以外の要素は、消去すること。
問 ４ 点ＡのＸ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
問 ５ 点ＡのＹ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
問 ６ 点ＢのＸ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
問 ７ 点ＢのＹ座標値を小数点以下２桁まで求め、マークシートに記入しなさい。
解答用紙 cad_technical_expert_0899_q_01.dxf (6 kb)
問題 解答 解説 作図
