ＣＡＤ利用技術者試験１級 注意：古い |
平成 ８年度 問 ３ 作図

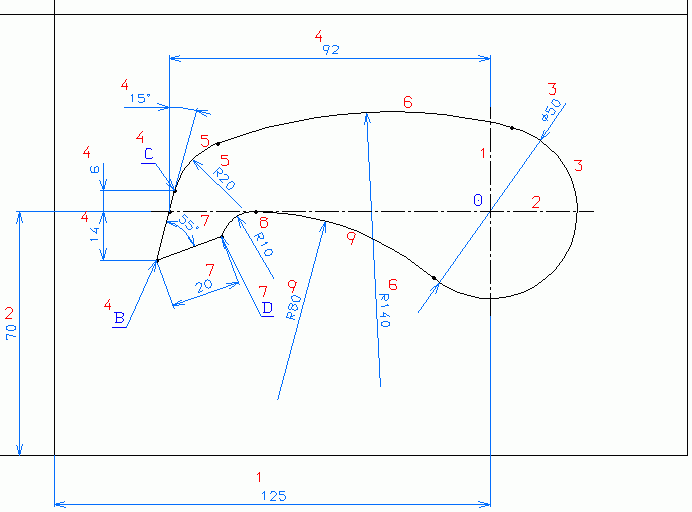

１．原点から、Ｘ座標１２５に垂直線を描く。２．原点から、Ｙ座標７０に垂直線を描き、１．との交点を点Ｏとする。
３．点Ｏを中心として、直径５０の円を描く。
４．点Ｏから、相対位置（−９２，０）の点を通り、１５°の角度の線分ＢＣを描く。
５．線分ＢＣに点Ｃで接する、半径２０の円弧を、１接，１点，半径指示コマンドで描く。解説
６．Ｒ２０の円弧と、φ５０の円に接する、半径１４０の円弧を、２接，半径指示コマンドで描く。
７．点Ｂを通り、線分ＢＣに５５°の角度で、線分ＢＤを描く。
８．２．の線分に接し、点Ｄを通る、半径１０の円弧を、１接，１点，半径指示コマンドで描く。
９．Ｒ１０の円弧と、φ５０の円に接する、半径８０の円弧を、２接，半径指示コマンドで描く。
cad_technical_expert_0803_d_01.dxf (26 kb)問題 解答 解説 作図
