ＣＡＤ利用技術者試験１級 注意：古い |
平成 ８年度 問 ３ 解説

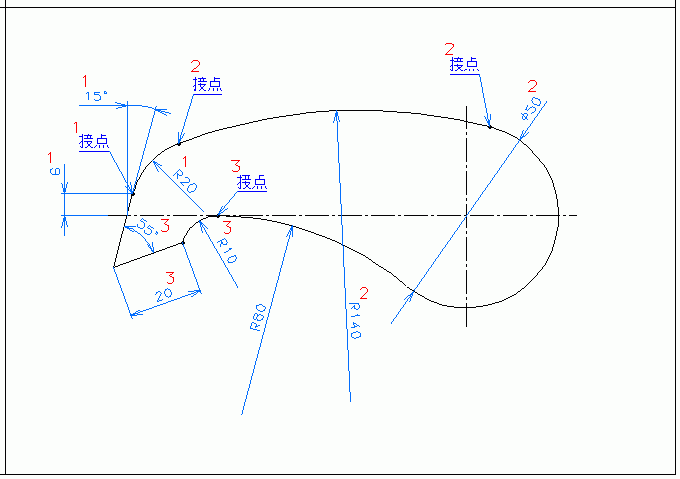

１．各要素の位置条件を正しく理解する。２．Ｒ２０は、１５°の線分に、６ｍｍの位置で接している。
（１接，１点，半径指示コマンドで作図。）
３．Ｒ１４０は、Ｒ２０の円弧と、φ５０の円に接している。
（２接，半径指示コマンドで作図。）
φ５０の円と、φ５０の円の中心を通る垂直線との交点を通っているように見えるが、
Ｒ８０が、φ５０の円に接しているので、Ｒ１４０も円に接していると考えるのが自然である。
４．Ｒ１０は、φ５０の円の中心を通る水平線に接し、５５°の線分上の２０ｍｍの点を通っている。
（１接，１点，半径指示コマンドで作図。）
cad_technical_expert_0803_e_01.dxf (20 kb)
