平成 ７年度 問 ６

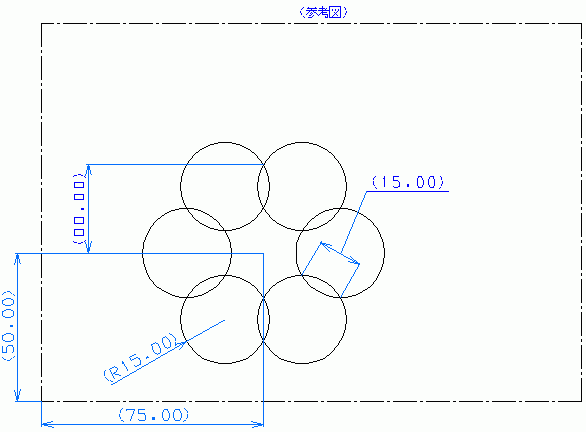

問 ６ 下記の図を実線で描き、（□□．□□）で指示された寸法値を小数点以下２桁まで求め数値記入欄に記入しなさい。- 作図は下記区画（イ）に行なう。
- 図面中で（ ）で示した寸法及び注記は記入しないこと。
- 仕上がり図形以外の要素は、消去すること。
- 図中の円は全て同径である。
解答用紙 cad_technical_expert_0799_q_01.dxf (7 kb)
問題 解答 解説 作図
