平成 ７年度 問 ６ 解説

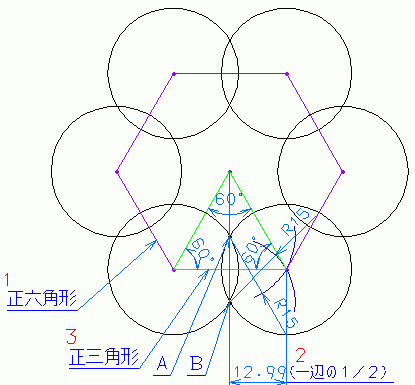

１．まず、円の位置を求める場合は、円の中心位置を求めるように考える。この場合は、６個の円の中心位置は、正六角形の頂点である事がわかる。
２．この正六角形の一辺の１／２は、１つの円を描けば求められるので、これより正六角形の一辺が求められる。
３．正六角形の一辺が分かれば、正六角形を求めることが出来る。
４．この方法は、解答の位置に直接描く事が出来ないので、任意の位置に描いておき、平行移動する。
直接描く方法は、こちらを参考にして下さい。
