ＣＡＤ利用技術者試験１級 注意：古い |

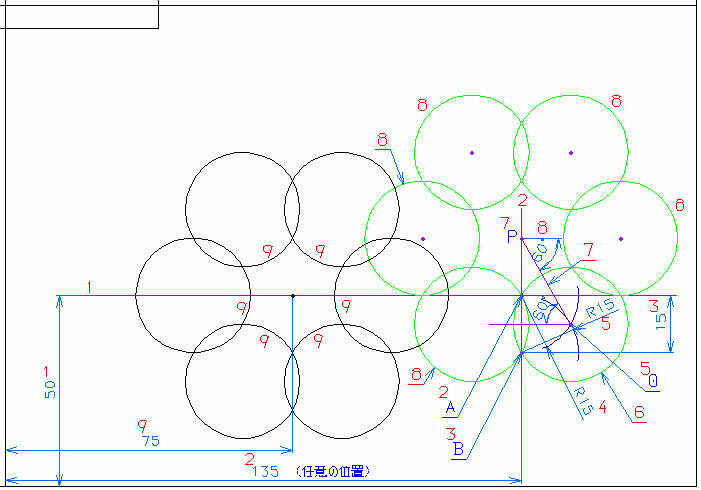

平成 ７年度 問 ５ 作図
１．Ｙ座標５０の水平線を描く。２．Ｘ座標任意の位置に垂直線を描き、１．との交点を点Ａとする。
３．点Ａから下方１５を点Ｂとする。
４．点Ａを中心とし、１５を半径とする円を描く。
５．点Ｂを中心とし、１５を半径とする円を描き、４．との交点を点Ｏとする。
６．点Ｏを中心とし、点Ａを通る円を描く。
７．点Ｏを通り、水平線に対して、６０°の角度で線分を描き、２．の線分との交点を点Ｑとする。
８．点Ｐを中心とし、６．の円を、回転角６０°で５回、回転複写する。
９．点Ｑから、（７５，５０）に、６．，８．の円を平行移動する。
cad_technical_expert_0706_d_01.dxf (25 kb)問題 解答 解説 作図
