ＣＡＤ利用技術者試験１級 注意：古い |
平成 ７年度 問 ３
問 ３ 下記の文章を読み、条件に合う図形を実線で描きなさい。- 作図は下記区画（ニ）に行なう。
- 図面中で（ ）で示した寸法及び注記は記入しないこと。
- 仕上がり図形以外の要素は、消去すること。

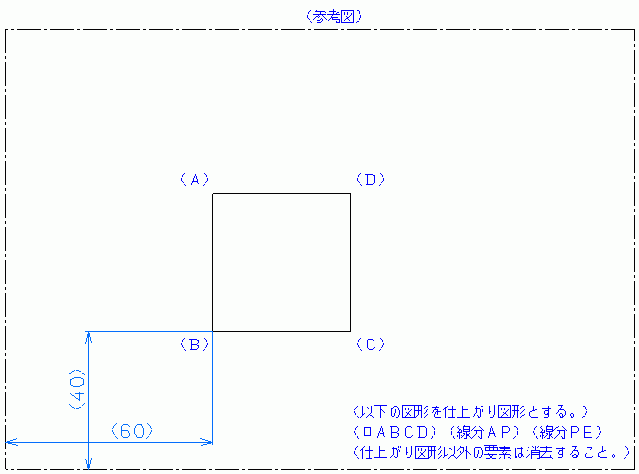

正方形ＡＢＣＤ（参考図）があり、底辺をＡＢとし内接する二等辺三角形ＡＢＯがある
この図形の対称中心線上で、頂点Ｏの右方に点Ｅがある。
直線距離ＡＥ＝（斜辺ＡＯ）＋（正方形一辺の１／２）である。
いま、この正方形の一辺の長さを４０ｍｍとしたとき、点Ａを中心とし、点Ｂを始点、
点Ｄを終点とする円弧と、直線ＡＥの垂直ニ等分線との交点をＰとすると、直線ＡＰ
と、直線ＰＥとのつくる角度∠ＡＰＥは何度となるかを作図により求め、その角度を
１０進法で小数点以下２桁まで数値記入欄に記入せよ。
解答用紙 cad_technical_expert_0799_q_01.dxf (7 kb)
問題 解答 解説 作図
