ＣＡＤ利用技術者試験１級　注意：古い

平成　７年度　問　３　解説

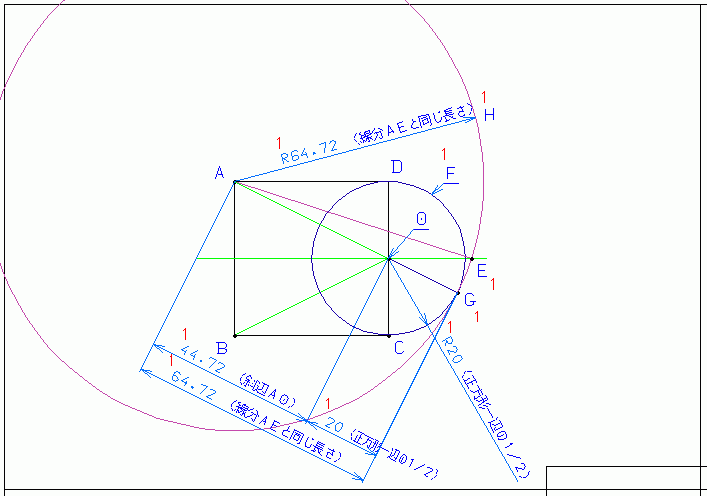

１．線分ＡＥの求め方は、点の位置がわかっている点Ａを始点とし、任意の方向に線分ＡＥと同じ長さの線分を
　　任意に描き、その線分の長さを半径とする円で、終点である点Ｅの位置を求める。
　　この解答例の場合は、任意の方向を、線分ＡＯ方向として、線分ＡＯを延長している。

cad_technical_expert_0703_e_01.dxf (18 kb)

問題解答解説作図
