平成 ７年度 問 ３ 作図

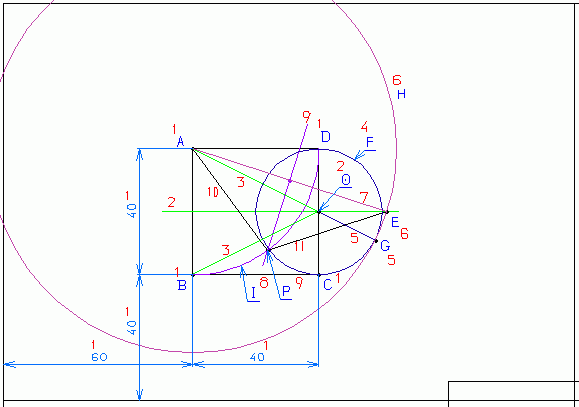

１．三角形ＡＢＣＤを描く。２．線分ＡＢの垂直ニ等分線を描き、線分ＣＤとの交点を点Ｏとする。
３．線分ＡＯ，ＢＯを描く。
４．点Ｏを中心とし、半径ＯＤの円を描き、これを円Ｆとする。
５．線分ＡＯの長さを延長し、円Ｆとの交点を点Ｇとする。
６．点Ａを中心とし、半径ＡＧの円Ｈを描き、２．で描いた線分との交点を点Ｅとする。
７．線分ＡＥを描く。
８．点Ａを中心とし、点Ｂを始点、点Ｄを終点とする円弧を描き、これを円弧Ｉとする。
９．線分ＡＥの垂直ニ等分線を描き、円弧Ｉとの交点を点Ｐとする。
１０．線分ＡＰを描く。
１１．線分ＰＥを描く。
cad_technical_expert_0703_d_01.dxf (37 kb)問題 解答 解説 作図
