第三角法とは |
- 第三角法とは、一つの対象物の主投影図のまわりに、
その対象物のその他の五つの投影のいくつか又はすべてを配置して描く正投影。

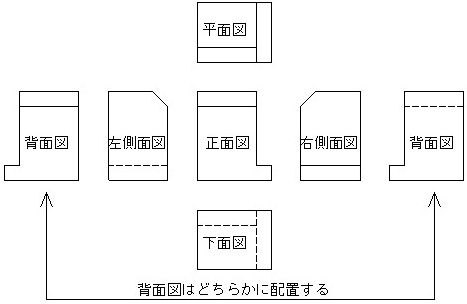

主投影図を基準にして、その他の投影図は、次のように配置する。
・上側からの投影図は、上側に置く。
・下側からの投影図は、下側に置く。
・左側からの投影図は、左側に置く。
・右側からの投影図は、右側に置く。
・裏側からの投影図は、右側又は左側に置く。
(JIS Z8114 製図−製図用語 による。)
- 三角法 注：片山流の考え方。
- 三角法解説
- 三角法問題1,2 拡張子「7z.連番」は、フリーソフト7-Zipで解答。
