第三角法 |
注：片山流の考え方。
Ａ．考え方

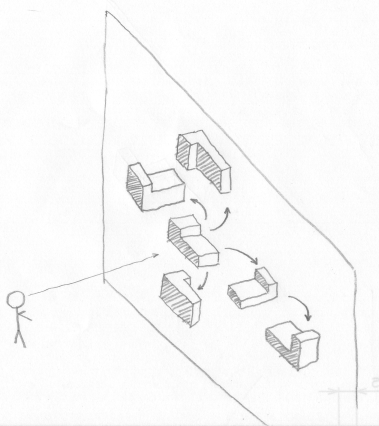

１．投影図を引き出す方向に、９０°回転させて移動する。
回転方向に注意。（投影面上を転がす方向。）
斜め上から見た図 |
上から見た図 |
右から見た図 |
Ｂ．特徴
１．隣の投影での立体の各点は、引き出す方向と、平行の方向にある。

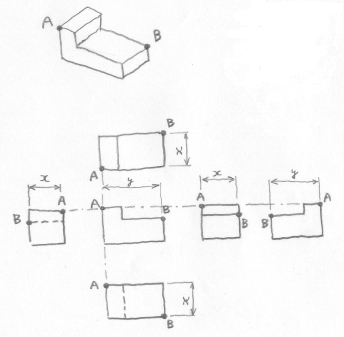

下図で確認してください。：Ｂ点から、引き出す方向と平行の線を引くと、隣の投影のＢ点を通る。
２．２個隣の投影での立体の各点は、引き出す方向の距離が同じ。
下図で確認してください。：ｘ，ｙの距離は同じ。
Ｃ．正式な定義は、以下のホームページを参考にして下さい。
知識として覚えるだけで、実際には使用しない。多分。
１．まるいし研究室 - TOPページ → 設計製図１資料 → 2)part-2：投影法の説明と演習
Ｄ．その他
１．投影間の間隔は、決まっていない。
・寸法が入るスペースを考慮して、間隔を決める。
・各投影間を適度に空け、投影の分かれ目がわかるようにする。
・投影の重なりは、絶対にさける。（絶対だめとは何処にも定義されていませんが。）
・各投影の間を空けすぎない。
２．正式な定義と、片山流の違い。
・正式な定義は、立体を固定し、投影面を立体の周りに配置し投影させ、各投影面を平らな面に展開する。
・片山流は、１枚の投影面の裏側で、立体を回転移動させ、投影面に投影する。
ほとんどの人が、無意識のうちに、この方法で作図している。多分。
斜めから見る補助投影や、そのまた補助投影や、そのまた補助投影等を描く場合に有効。
３．第三角法と、第一角法の違い。
・「視点」と「立体」と「投影面」の、位置の違い。
・第三角法は、視点−投影面−立体
・第一角法は、視点−立体−投影面
４．各投影法の使用地域（実際にはどうなっているか知りません。）
・第三角法は、日本，アメリカ？
・第一角法は、ヨーロッパ，日本の図学でも使われている場合がある。
５．第二角法，第四角法は、使用されていない。多分。聞いたこと無いので。
機械製図へ戻る
