締結 |

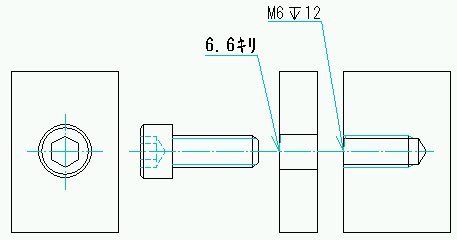

- ボルト種類選定
- 六角穴付きボルトを選定
理由:締め付け易い。六角穴がダレにくい。コンパクト。頭部を埋めれる。
- ナットは使用せず、部品にめねじを加工
理由:工具を2個持たなくても良いので締め付け易い。ナット・工具を落下させる危険性が無い。
- 六角穴付きボルトを選定
- 軸力確認
- 締め付け方向の荷重を確認
- 締め付け方向と直角方向は、摩擦係数をかけて確認
- ボルト寸法選定
- 可能な限りねじサイズを統一する
例えばM6
理由:工具の持ち変え回数低減 - 振動による緩み
ねじサイズを大きくする
例えばM6以上 - ねじ込み長さ:呼び+(2×ピッチ)程度
- 六角穴付きボルトに対するざぐり及びボルト穴の寸法 JIS B 1176-1974
- 被締結物の厚さは2mm以上はほしい
- 可能な限りねじサイズを統一する
- 組付けれるか確認
- ボルトを挿入するスペースはあるか
- 工具で締め付けるスペースはあるか
ねじは1山から工具で締め付けれるように 理由：緩める時に最後の1山まで固い場合がある為
- 部品は単体で外せるように
- ボルトは他の部品で隠れないように
- 他の部品で工具が入らない事がないように
