円弧コマンドでの誤差と勘違いした件

この件については、誤差でもバグでもありませんでした。

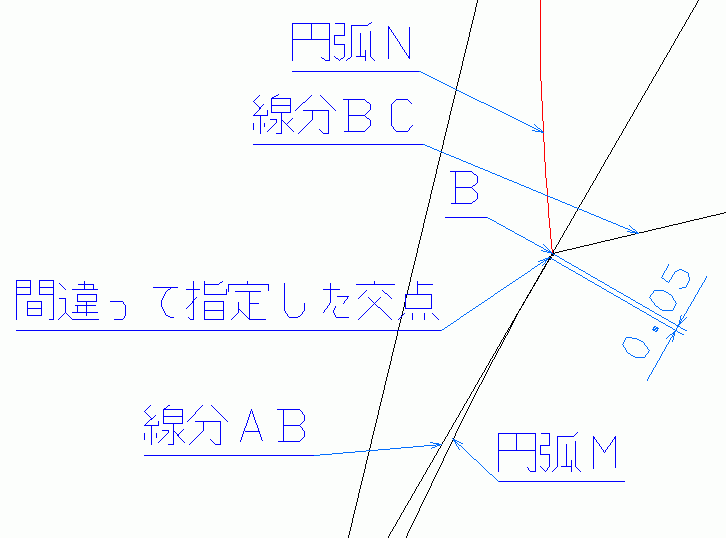

点Ｂに極めて近い位置に、もう一つ交点が存在していて、
そこを指定してしまった場合に、間違った円弧ができてしまいます。

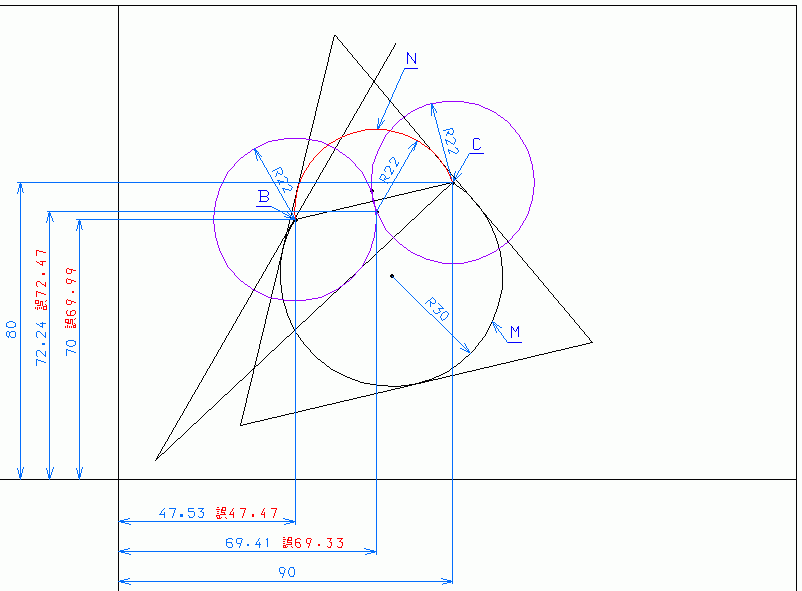

その点とは、円弧Ｍと線分ＡＢの交点です。
円弧Ｍは線分ＡＢに、微妙に食い込んでて、
点Ｂのすぐ下にもう一つの交点が来ます。

cad_technical_expert_1112_gosa_02.dxf (14 kb)

cad_technical_expert_1112_gosa_01.dxf (20 kb)
