ＣＡＤ利用技術者試験１級 注意：古い |

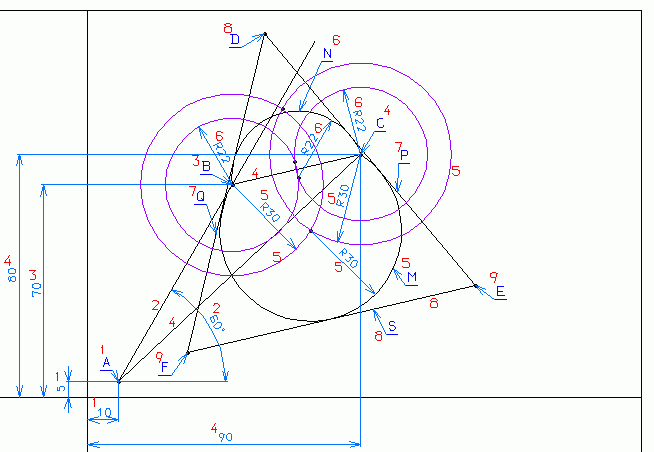

平成１１年度 問１２ 作図
１．点Ａを描く。２．点Ａから水平面に対し６０°の直線を描く。
３．２．で描いた直線上に、Ｙ座標７０ｍｍの点Ｂを描く。
４．点Ｃを描き、直線ＢＣ，ＡＣを描く。
５．点Ｂ，Ｃを中心とする、半径３０ｍｍの円をそれぞれ描き、２個の円の交点（２個）を中心とする半径３０ｍｍの円弧を描き（点Ｂ，Ｃを通っていることを確認。）、直線ＢＣでそれぞれ切断（円弧に分割）し、直線ＢＣより上にある円弧２個と、下にある短い方の円弧を削除する。円弧Ｍ。
６．点Ｂ，Ｃを中心とする、半径２２ｍｍの円をそれぞれ描き、２個の円の交点（２個）を中心とする半径２２ｍｍの円弧を描き（点Ｂ，Ｃを通っていることを確認。）、直線ＢＣでそれぞれ切断（円弧に分割）し、直線ＢＣより下にある円弧２個と、上にある長い方の円弧を削除する。円弧Ｎ。
７．５．６．で描いた円弧に接線を引く。直線Ｐ，Ｑ。
８．直線Ｐ，Ｑをそれぞれ接するまで延長する。又、直線ＢＣに平行で、円弧Ｍに接する直線を描く。直線Ｓ。
９．直線Ｐ，Ｓをそれぞれ接するまで延長し、直線Ｑ，Ｓも同じようにそれぞれ接するまで延長する。
cad_technical_expert_1112_d_01.dxf (29 kb)作図のポイント
・とにかく間違えないように描くこと。慎重になりすぎても時間がもったいないので、通常の作図より少し慎重に行い、完成後のチェックでミスを撲滅するように進める。
完成後のチェックでミスを発見し、修正した場合は、もう一度一通りチェックを行うことをお勧めする。
円弧コマンドでの誤差と勘違いした件、詳細はここを見て下さい。
