ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問２３

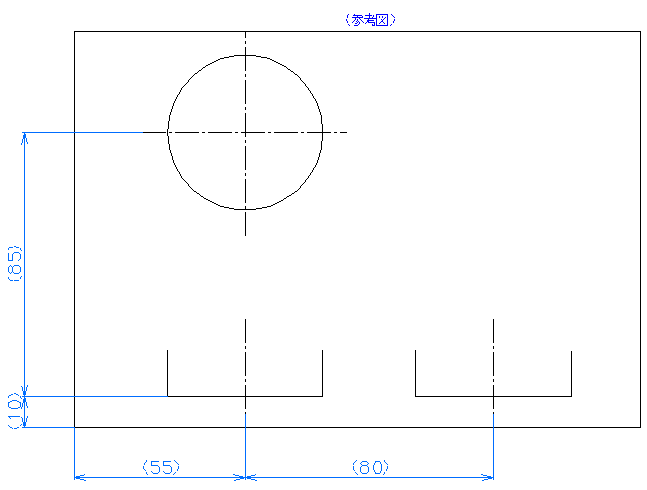

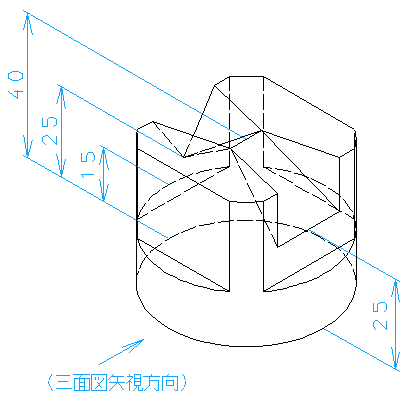

問２３ 立体図（ソリッドモデル）を基に参考図に示す位置に三面図を完成させなさい。ソリッドモデルは、直径５０ｍｍ高さ４０ｍｍの円柱を、削った形状である。

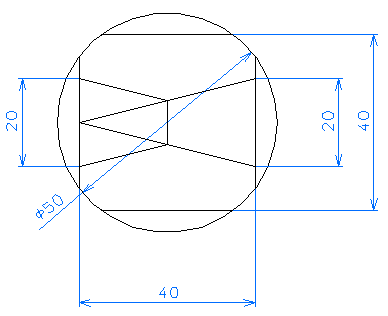

高さ１５ｍｍから上を、４０ｍｍ×４０ｍｍの幅で削っている。
上面の山型の溝は、左右で形状が異なっているが、どちらも一番低い位置は、高さ２５ｍｍである。
山型の溝の頂上の稜線は、円柱の高さと同じ４０ｍｍである。また、稜線の長さは１０ｍｍである。
- 作図は下記区画（エ）に行なうこと。
- 仕上がり図形以外の要素は、消去すること。
解答用紙 cad_technical_expert_9999_q_01.dxf (6 kb)
問題 解答 解説 作図
