ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問２３ 解説
１．形状の指示は、平面図と立体図で全ての形状が表されており、文章は補足説明である。”稜線の長さは１０ｍｍ”の指示は、山型の頂点の左右方向の位置を決めており、中心に位置する事を指示している。
この問題では、意味が理解できずに中心に描いても、正解になるが、高度な問題では、中心に位置しない稜線の長さに設定する場合も考えられる。
２．文章中の”ソリッドモデル”という言葉から、中実（中身が詰まっている）であることが想像できる。
３．全体的に形状を眺め、形状を理解する。

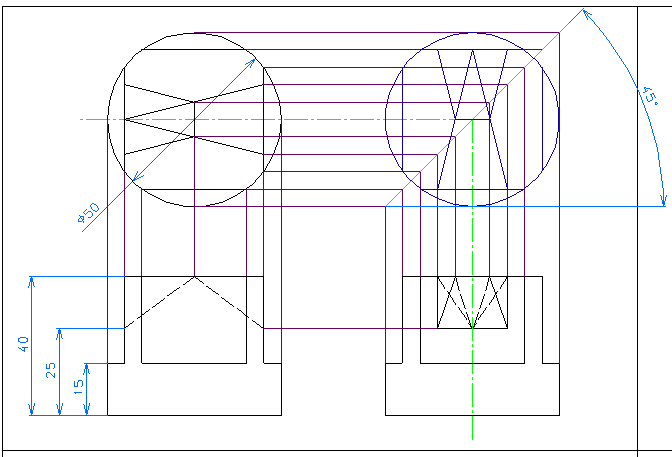

４．各点の寸法設定は、平面図と正面図で設定されており、平面図で２次元的な形が決まり、正面図で各点の高さを決めている。
５．はじめに平面図を２次元的に描き、次に正面図を描き、この時点で立体を完全に理解する。
右側面図は、がんばって描いて下さい。
cad_technical_expert_9923_e_01.dxf (23 kb)
ポイント
・平面図と立体図から、形状を理解できないと、”山型”の意味が理解できない場合があるので、立体感覚が必要。
注意点
・中心線は、描いてはいけない。
・かくれ線は、全て描く。
