ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問２２

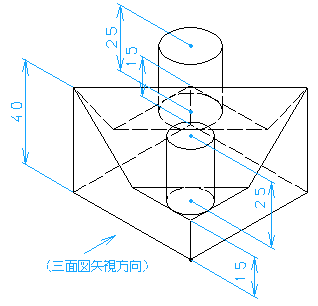

問２２ 立体図（ソリッドモデル）を基に参考図に示す位置に三面図を完成させなさい。ソリッドモデルの高さは４０ｍｍである。

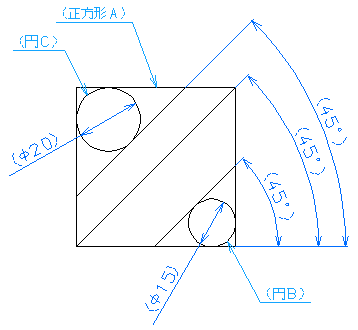

底面の正方形Ａは、一辺５０ｍｍの大きさである。
円Ｂは、直径１５ｍｍの大きさで、正方形Ａの２辺に接する。
円Ｃは、直径２０ｍｍの大きさで、正方形Ａの２辺に接する。
４５°の２本の線分は、円Ｂ，円Ｃにそれぞれ接している。
正面図は矢視方向を正面にして描きなさい。

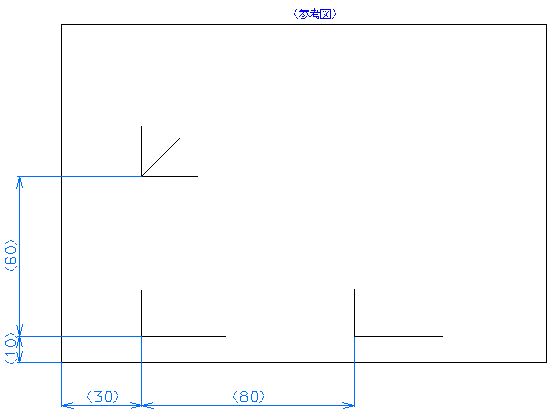

- 作図は下記区画（エ）に行なうこと。
- 仕上がり図形以外の要素は、消去すること。
解答用紙 cad_technical_expert_9999_q_01.dxf (6 kb)
問題 解答 解説 作図
