ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問２２ 解説
１．まず形状を理解するわけだが、形状の指示が、文章と、断面詳細図に分かれているので、見落とさないように注意する。２．文章中の”ソリッドモデル”という言葉から、中実（中身が詰まっている）であることが想像できる。
３．全体的に形状を眺め、形状を理解する。

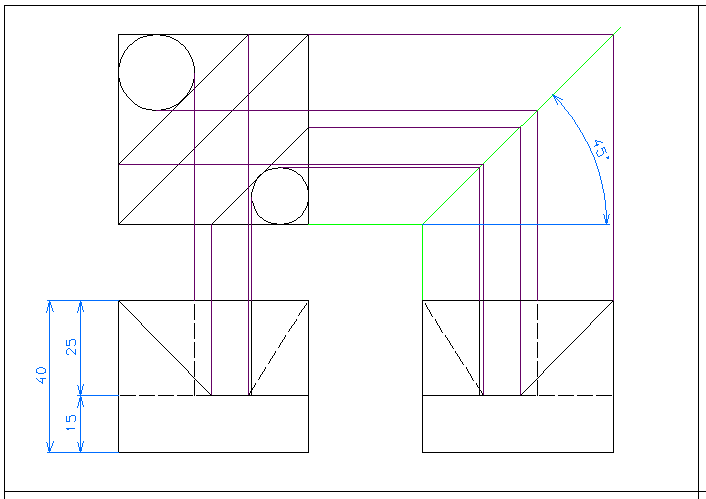

４．各点の寸法設定は、平面図と正面図で設定されており、平面図で２次元的な形が決まり、正面図で各点の高さを決めている。
５．はじめに平面図を２次元的に描き、次に正面図を描き、この時点で立体を完全に理解する。
右側面図は、がんばって描いて下さい。
cad_technical_expert_9922_e_01.dxf (17 kb)
ポイント
・正面図と、右側面図は、鏡面対称形状となる。
注意点
・中心線は、描いてはいけない。
・かくれ線は、全て描く。
問題 解答 解説 作図
