ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問１７ 解説

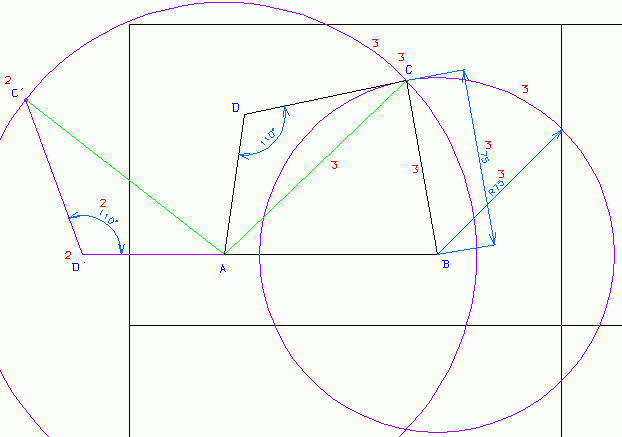

１．四角形は、三角形に分割して考えると、求めやすい。各辺の長さと、∠ＣＤＡで、三角形ＡＣＤの形状が決まるので、三角形ＡＣＤと三角形ＡＢＣに分けて考える。
２．三角形ＡＣＤの位置は、直接求められないので、任意の位置に描き、回転移動する。
３．三角形ＡＣＤの形状が決まるので、線分ＡＣの長さが決まるので、三角形ＡＢＣを求める事が出来る。
cad_technical_expert_9917_e_01.dxf (14 kb)
問題 解答 解説 作図
