オリジナル　問１７　作図

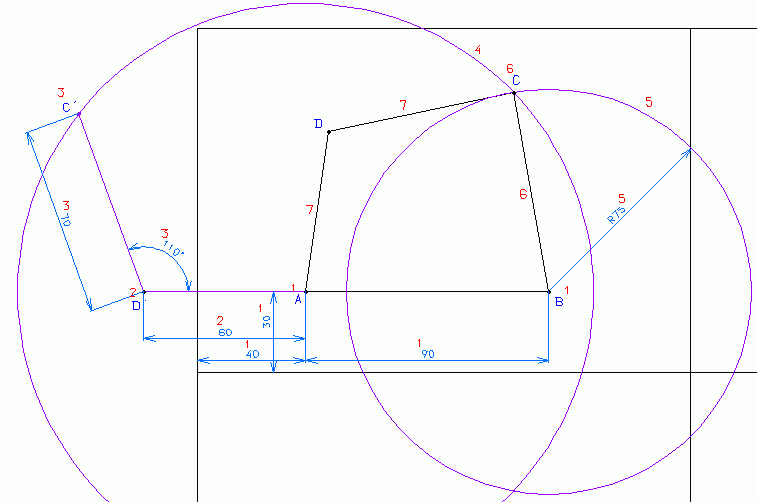

　１．線分ＡＢを描く。
　２．線分ＡＤ’を描く。
　３．線分ＡＤ’との角度が１１０°となる、線分Ｄ’Ｃ’を描く。
　４．点Ａを中心とし、点Ｃ’を通過する円を描く。
　５．点Ｂを中心とし、半径７５ｍｍの円を描く。
　６．４．，５．で描いた円の交点を点Ｃとし、線分ＢＣを描く。
　７．点Ａを回転中心とし、線分ＡＤ’，Ｄ’Ｃ’を点Ｃ’が点Ｃに一致する様に、回転移動する。

cad_technical_expert_9917_d_01.dxf (18 kb)
