ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問１３ 解説

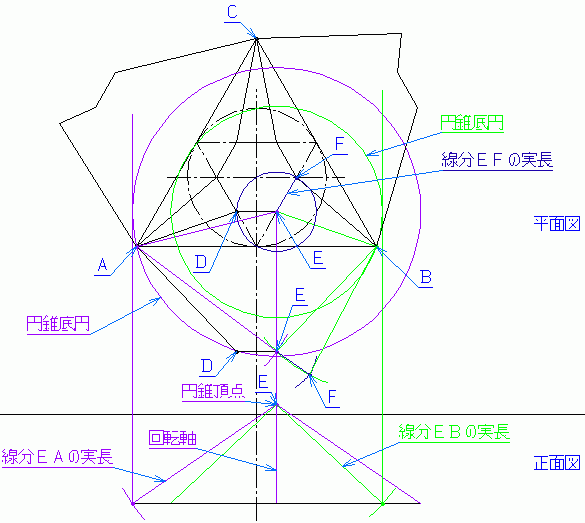

０．展開図の作図方法を簡単に言うと、三角形毎に、各辺の実長を求め展開する。１．展開する面の中で、四角形以上の形状は、三角形に任意の位置で分割する。
（三角形に分割しなくても描ける形状は、分割しなくて良い。）
２．各辺の実長を求め、３辺の長さが与えられた三角形の求め方で、展開する。
cad_technical_expert_9913_e_01.dxf (26 kb)
注意点
・通常展開図は、立体の外面を表にして描くが、ＣＡＤ利用技術者試験の場合は、立体の内面を表にして描く。
・通常展開図は、稜線（面が折れ曲がる線）も描くが、ＣＡＤ利用技術者試験の場合は、描いてはいけない。現在は、指示が無ければ、稜線は実線で仕上げる。らしい。
