ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問１２ 解説

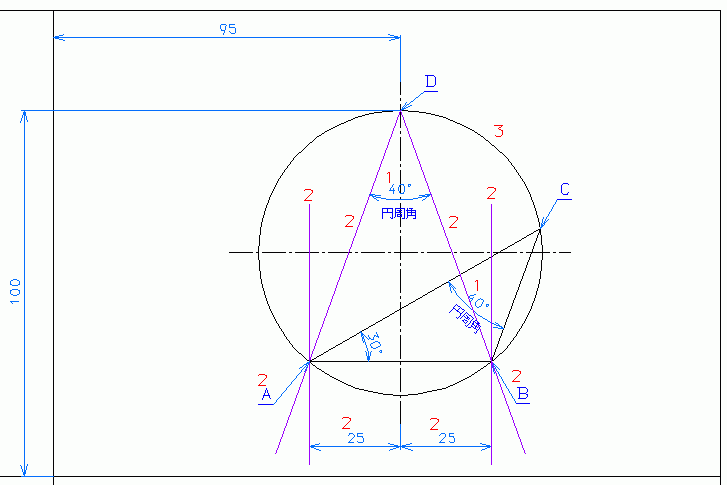

１．円に内接した形状なので、円周角が使えそうな事がわかる。円周角は、同一の円弧の円周角は、全て同じ。という特徴があるので、点Ｃ，Ｄの円周角は同じである事がわかる。
２．三角形ＡＢＤは、２等辺三角形で、∠ＡＤＢと、底辺の長さが決まっているので、求める事が出来る。
る。
３．円周上の３点が決まるので、３点指示で円を描く事が出来る。
cad_technical_expert_9912_e_01.dxf (19 kb)
考え方のポイント
・円に内接する形状を求める場合は、円周角を使う可能性が高い。
