ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問１２ 作図

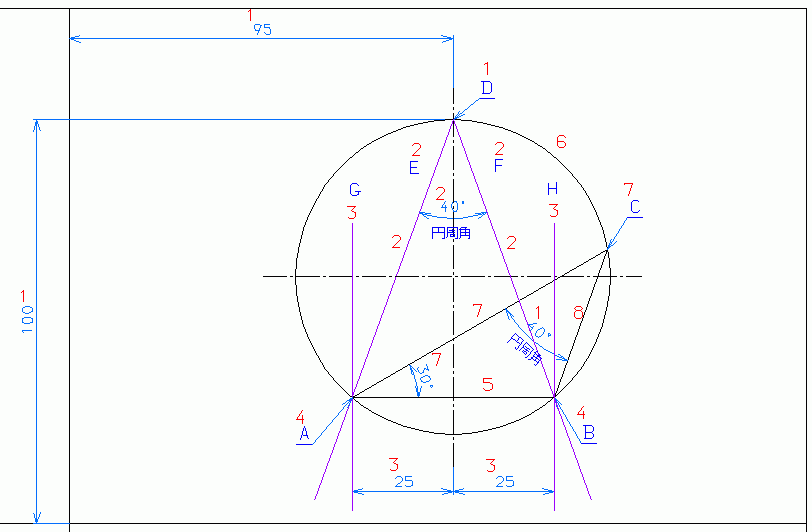

１．点Ｄを描く。２．点Ｄを始点として、点Ｄの垂直線に対して振り分けで、角度４０°の線分を描き、それを線分Ｅ，Ｆとする。
３．点Ｄの垂直線に平行で、２５ｍｍ離れた線分を描き、それを線分Ｇ，Ｈとする。
４．線分Ｅと線分Ｇとの交点を点Ａ、線分Ｆと線分Ｈとの交点を点Ｂとする。
５．線分ＡＢを描く。
６．３点（点Ａ，Ｂ，Ｄ）を通る円を描く。
７．点Ａを始点として、角度３０°の線分を描き、円との交点を、点Ｃとする。
８．線分ＢＣを描く。
cad_technical_expert_9912_d_01.dxf (21 kb)
