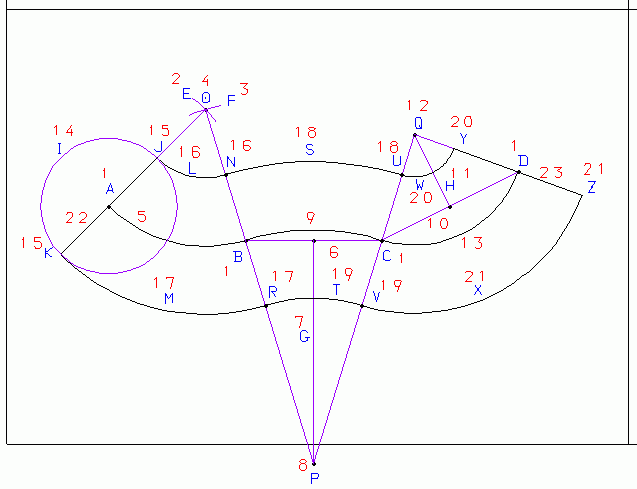

オリジナル 問１０ 作図
１．点Ａ，Ｂ，Ｃ，Ｄを描く。２．点Ａを中心として、半径４０ｍｍの大きさで円弧Ｅを描く。
３．点Ｂを中心として、半径４０ｍｍの大きさで円弧Ｄを描く。
４．円弧Ｅと円弧Ｆの交点を点Ｏとする。
５．点Ｏを中心として、線分ＯＡを半径とする円弧ＡＢを描く。
６．線分ＢＣを描く。
７．線分ＢＣの垂直２等分線Ｇを描く。
８．線分ＯＢと線分Ｇの交点を点Ｐとする。
９．点Ｐを中心として、線分ＰＢを半径とする円弧ＢＣを描く。
１０．線分ＣＤを描く。
１１．線分ＣＤの垂直２等分線Ｈを描く。。
１２．線分ＰＣと線分Ｈの交点を点Ｑとする。
１３．点Ｑを中心として、線分ＱＣを半径とする円弧ＣＤを描く。
１４．点Ａを中心として、半径２０ｍｍの大きさで円Ｉを描く。
１５．円Ｉと線分ＡＯとの交点を、点Ｊ，Ｋとする。
１６．点Ｏを中心として、線分ＯＪを半径とする円弧Ｌを描き、線分ＯＰとの交点を点Ｎとする。
１７．点Ｏを中心として、線分ＯＫを半径とする円弧Ｍを描き、線分ＯＰとの交点を点Ｒとする。
１８．点Ｐを中心として、線分ＰＮを半径とする円弧Ｓを描き、線分ＰＱとの交点を点Ｕとする。
１９．点Ｐを中心として、線分ＰＲを半径とする円弧Ｔを描き、線分ＰＱとの交点を点Ｒとする。
２０．点Ｑを中心として、線分ＱＵを半径とする円弧Ｗを描き、線分ＱＤとの交点を点Ｙとする。
２１．点Ｑを中心として、線分ＱＶを半径とする円弧Ｘを描き、線分ＱＤとの交点を点Ｚとする。
２２．線分ＪＫを描く。
２３．線分ＹＺを描く。
