オリジナル 問 ９ 解説

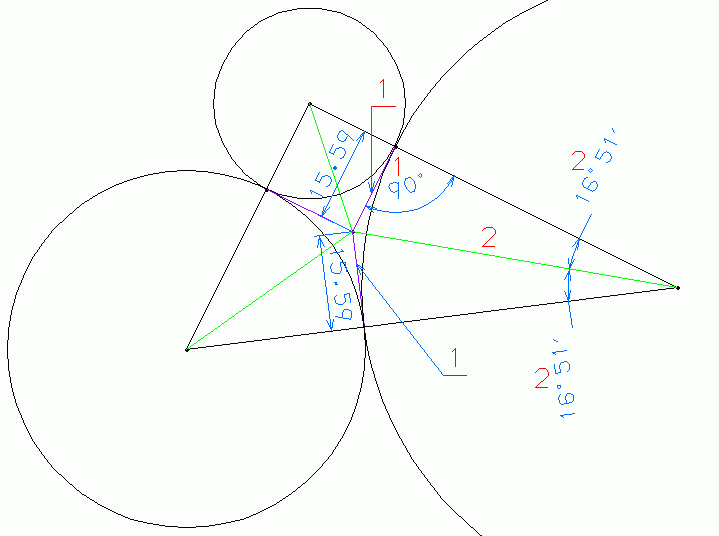

１．問題の参考図に示された形状だけでは、求める事が出来ないので、線を追加していき特徴を見付ける。どの点が求まれば求める事が出来るかを考え、その周辺に線を追加する。
この場合は、三角形の辺上に、円の通過点を描ければ、問題を解くことが出来るので、その周辺に線を追加する。
三角形の辺上の円の通過点を通り、円に接する（三角形の辺に垂直な）線を描く。
２．１．で描いた３本の線の交点は、１点に集中するので、その点を求める為の線を描く。
三角形の頂点と、１．で描いた３本の線の交点を結び、特徴を考えると、その線分は、三角形の頂角の２等分線である事がわかる。（１．の３本の線分は、同じ長さ。）
３．ここまで考えて来た事を、逆の手順で描く事で、解答を求める事が出来る。
cad_technical_expert_9909_e_01.dxf (15 kb)
考え方のポイント
・解答の考え方には、いろいろな方法があるが、行き詰まった時は、解答の最終形状の特徴を考えるのが有効である。
・最終形状をフリーハンドで描き、その図に線を追加して考える。
追加する線は、どのような線でも良いので、とりあえず描いてみる。
描いた後に、その直線の特徴を考える。
追加した線に、新たな線を加えていき使えそうな特徴を探す。
