ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 ９ 作図

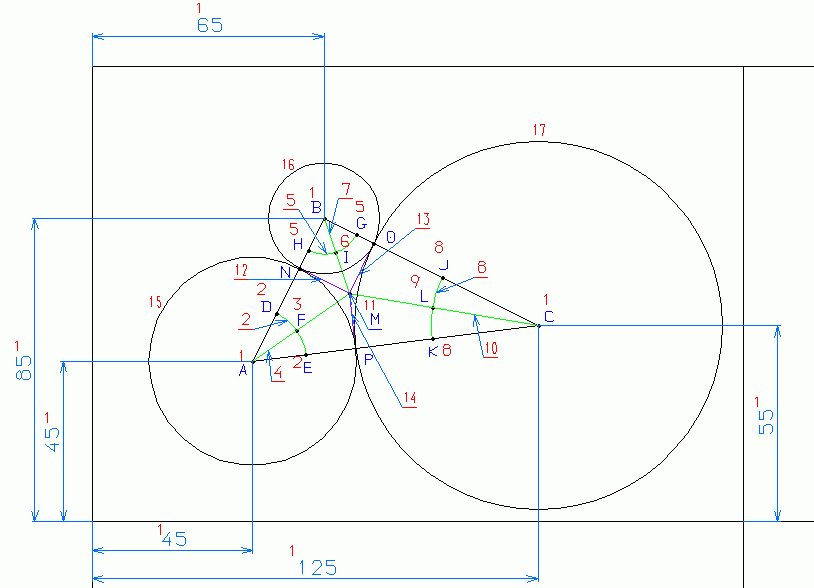

１．三角形ＡＢＣを描く。２．点Ａを中心として、任意の大きさで円弧ＤＥを描く。
３．円弧ＤＥを２等分し、中点を点Ｆとする。
４．線分ＡＦを描く。
５．点Ｂを中心として、任意の大きさで円弧ＧＨを描く。
６．円弧ＧＨを２等分し、中点を点Ｉとする。
７．線分ＢＩを描く。
８．点Ｃを中心として、任意の大きさで円弧ＪＫを描く。
９．円弧ＪＫを２等分し、中点を点Ｌとする。
１０．線分ＣＬを描く。
１１．線分ＡＦ，ＢＩ，ＣＬの交点を、点Ｍとする。
１２．点Ｍを通り、線分ＡＢの垂線を描き、三角形の辺との交点を、点Ｎとする。
１３．点Ｍを通り、線分ＢＣの垂線を描き、三角形の辺との交点を、点Ｏとする。
１４．点Ｍを通り、線分ＡＣの垂線を描き、三角形の辺との交点を、点Ｐとする。
１５．点Ａを中心として、半径ＡＮの円を描く。
１６．点Ｂを中心として、半径ＢＯの円を描く。
１７．点Ｃを中心として、半径ＣＰの円を描く。
cad_technical_expert_9909_d_01.dxf (28 kb)
問題 解答 解説 作図
