ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 ８ 解説

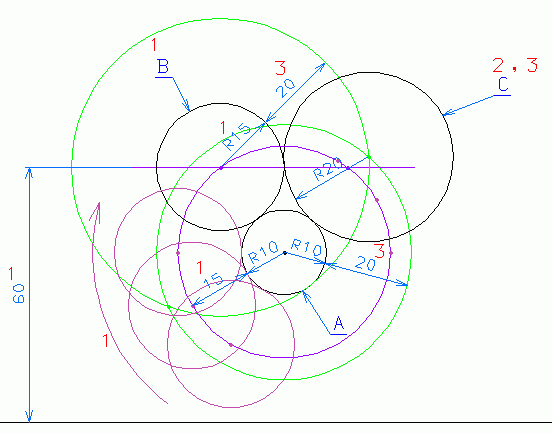

１．円Ｂの位置決めは、まず、円Ａに接するという条件から、円Ａの周りを円Ｂが転がる事がわかる。次に高さ寸法が指定されているので、高さ６０ｍｍの位置で、転がっている円Ｂを止める。
２ヶ所求められるが、参考図に近い方を選択する。
２．円Ｃは、２接，直径指示で描く。
３．参考までに、円Ｃは、円Ａ，Ｂを円Ｃの半径距離太らせた形状の交点で求める事が出来る。
cad_technical_expert_9908_e_01.dxf (18 kb)
考え方のポイント
・円の位置決めは、円の特徴を使って求める。
円は、中心から円周までの距離が等しいので、
接した形状から、円の半径距離離れた位置に中心が有る。
とにかく、接した形状を太らせるか、細らせると中心位置を求める（限定できる）事が出来る。
