ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 ８ 作図

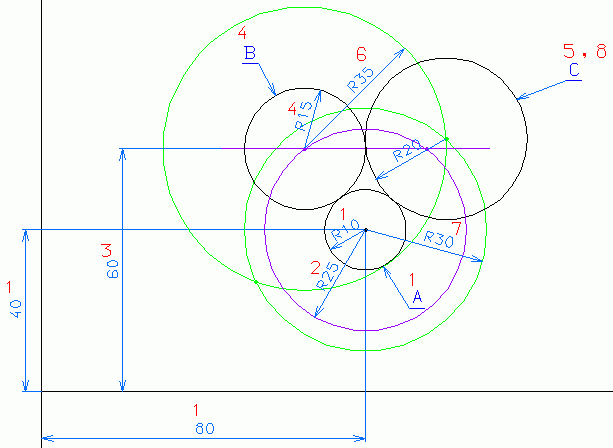

１．区画の左下の角を原点（０，０）とし（８０，４０）を中心とする円Ａを描く。２．円Ａの中心を中心とし、円Ａと円Ｂの半径の和を半径とする円を描く。
３．Ｙ座標６０ｍｍの線分を描く。
４．２，３．の交点を中心として、円Ｂを描く。
５．２接，直径指示コマンドで、円Ｃを描く。
６．参考までに、円Ｃの別の求め方として、
円Ａの中心を中心とし、円Ａと円Ｃの半径の和を半径とする円を描く。
７．円Ｂの中心を中心とし、円Ｂと円Ｃの半径の和を半径とする円を描く。
８．６，７．の交点を中心として、円Ｃを描く。
cad_technical_expert_9908_d_01.dxf (18 kb)
問題 解答 解説 作図
ＣＡＤ利用技術者試験トップへ
