ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 ４ 解説

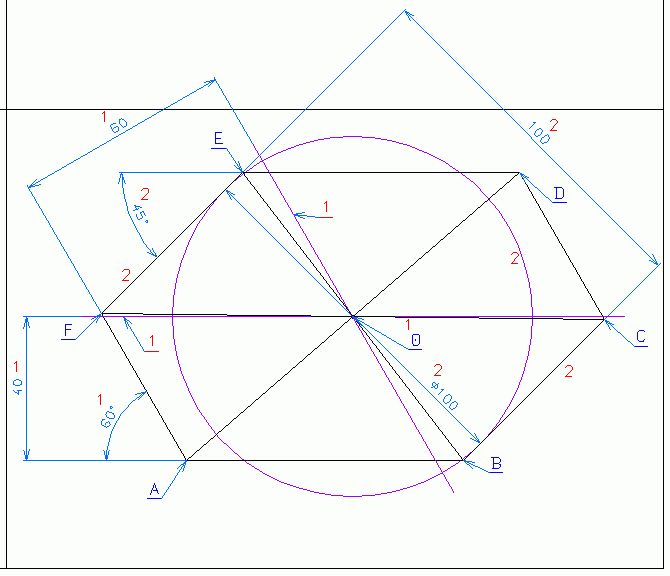

１．この形状は、点対象となっているので、この特徴を利用し、重心である点Ｏを求める。点Ｏは、向かい合う２線分の中間に位置しているので、この線分を２本描き交点を点Ｏとする。ただし、この線分は対角線でない事に注意する。
２．向かい合う２線分の間隔を保ちたい時は、円を使用する事で求める事が出来る。
円に接する平行な２線分は、常に円の直径距離を保っている
この問いの場合は、円を使わなくても容易に求める事が出来る。しかし、線分の位置が不確定で、間隔が分かっている場合は、まず円を使って考えるのが良い。
cad_technical_expert_9904_e_01.dxf (21 kb)
他の求め方
・重心点Ｏを任意として作図し、点Ａ基準で移動する。
考え方のポイント
・一定間隔を保ちたい場合は円を使用し、その円に接する線分を描く。
