ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 ４ 作図

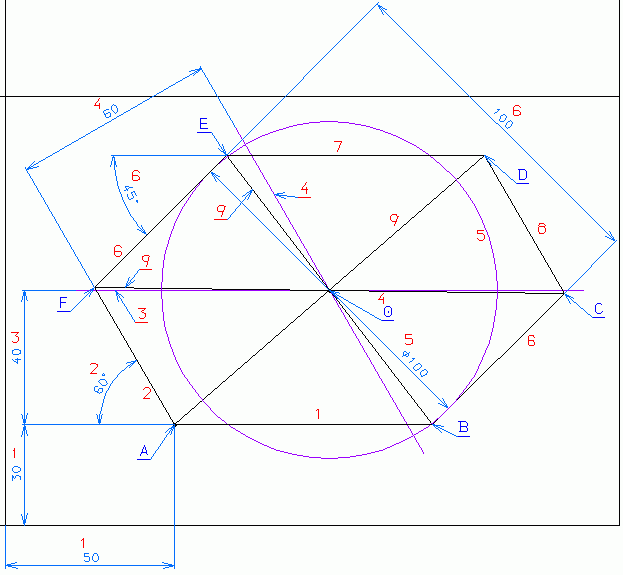

１．始点Ａとし、任意の長さで線分を描く。２．始点Ａ，角度６０°とし、任意の長さで線分を描く。
３．１．で描いた線分に平行で、４０ｍｍ離れた位置に線分を描く。
４．２．で描いた線分に平行で、６０ｍｍ離れた位置に線分を描き、３．との交点を点Ｏとする。
５．点Ｏを中心とし、直径φ１００ｍｍの円を描く。
６．５．で描いた円に接し、４５°の角度を持つ線分を２本描く。
７．１．で描いた線分に平行で、８０ｍｍ離れた位置に線分を描く。
８．２．で描いた線分に平行で、１２０ｍｍ離れた位置に線分を描き、各辺の長さを調整する。
９．各対角線を描く。
cad_technical_expert_9904_d_01.dxf (26 kb)
問題 解答 解説 作図
ＣＡＤ利用技術者試験トップへ
