ＣＡＤ利用技術者試験１級 注意：古い |
オリジナル 問 １

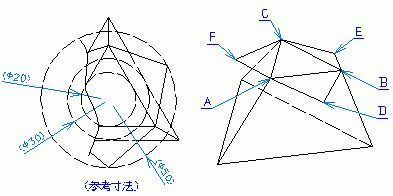

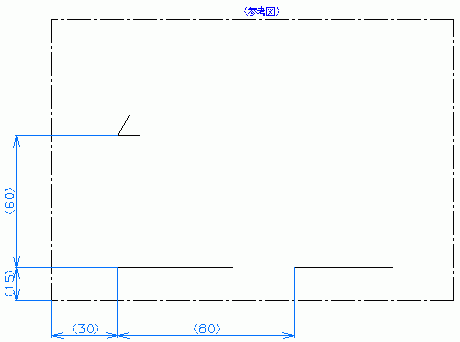

問 １ 立体的に示す入れ物の３画面を基に参考図に示す位置に三面図を完成させなさい。入れ物の口の各頂点をＡ，Ｂ，Ｃとする。ベロ先端の頂点を各Ｄ，Ｅ，Ｆとする。
このとき、点Ａ，点Ｂ，点Ｃは、底辺からの高さが４０ｍｍ。点Ｄ，点Ｅ，点Ｆは、３０ｍｍに配置されている。
寸法設定の為の３円は、同心とする。←条件追加
点Ｃは正面図においての対称（左右）軸上にあるものとする。
- 作図は下記区画（エ）に行なうこと。
- 仕上がり図形以外の要素は、消去すること。
解答用紙 cad_technical_expert_9999_q_01.dxf (6 kb)
問題 解答 解説 作図
